汽车背光板加工过程中光源模块的作用

汽车背光板加工过程中光源模块的作用

1、光源扩散

小点印刷式导光板是在导光板内面的扩散片反射层实施方法小点印刷，可将灯管所发出的光源进行扩散。

非印刷式导光板系在射出成型时利用各种不同加工方式将导光板内之光源以反射、折射、散射等方式进行利用

2、薄片(FILM)的光学作用

棱镜片：棱镜片的作用是将扩散片所发出的光在一定的方向进行屈折.(限于X或Y方向)。3M产品沟方向是直角(90)的重叠因此可让X、Y两方向的光产生一定方向屈折，棱镜片作用是升(集中)组件的辉度。

扩散片：扩散片的作用是将导光板所发出的光以正面扩散出及隔绝棱镜 VVV片对热之敏感，另外也可以遮盖网点的形状。目前主要是在PET上镀上特殊材质,造成雾状之视觉效果。

扩散片：增加均齐度(同时也降低辉度)，扩散片有保护棱镜片(防止棱镜片被刮伤)和偏光板的作用

反射片：反射片的作用是将灯管组件所发出的光进行反射。

反射面：改变光的方向。

塑胶框：功能将灯罩组、导光板、FILM材、收容并保护为增加强度，大部分使用PC材质。

灯罩：灯罩之功用为保护CCFL并将CCFL发出之光源，反射至导光板内。反射片是SUS或铜或铝内侧镀银及钛，设计上也可以反射片代替。

冷阴极灯管：背光板的光来源，决定辉度、色度的变化,因电极关系也影响辉度及均齐度。

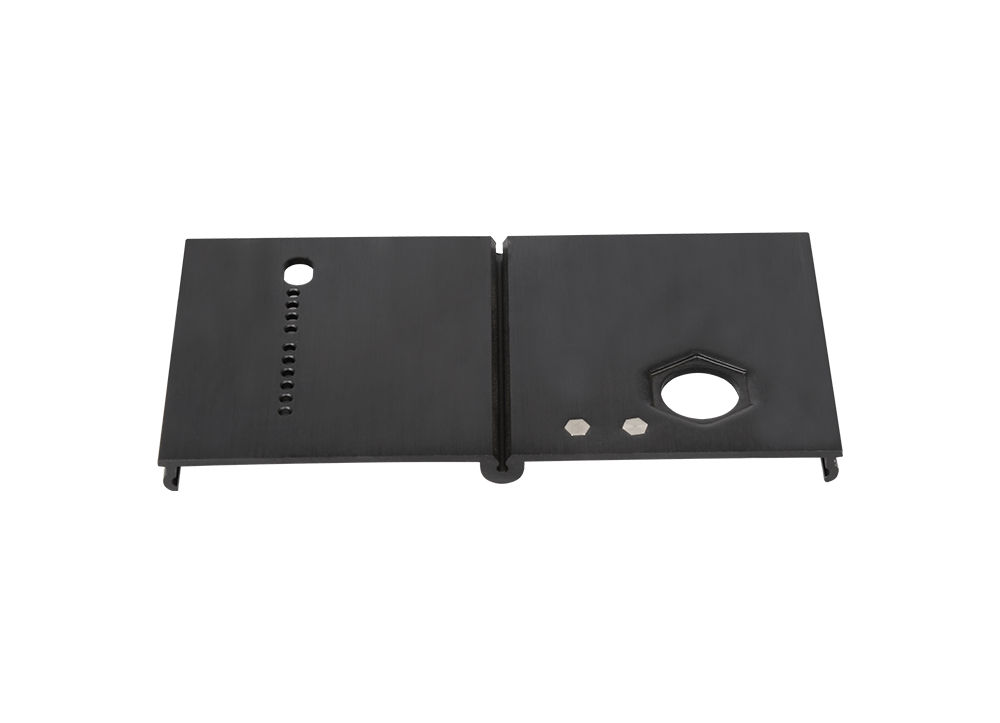

铝背板：主要做为收容材料及增加强度用。
